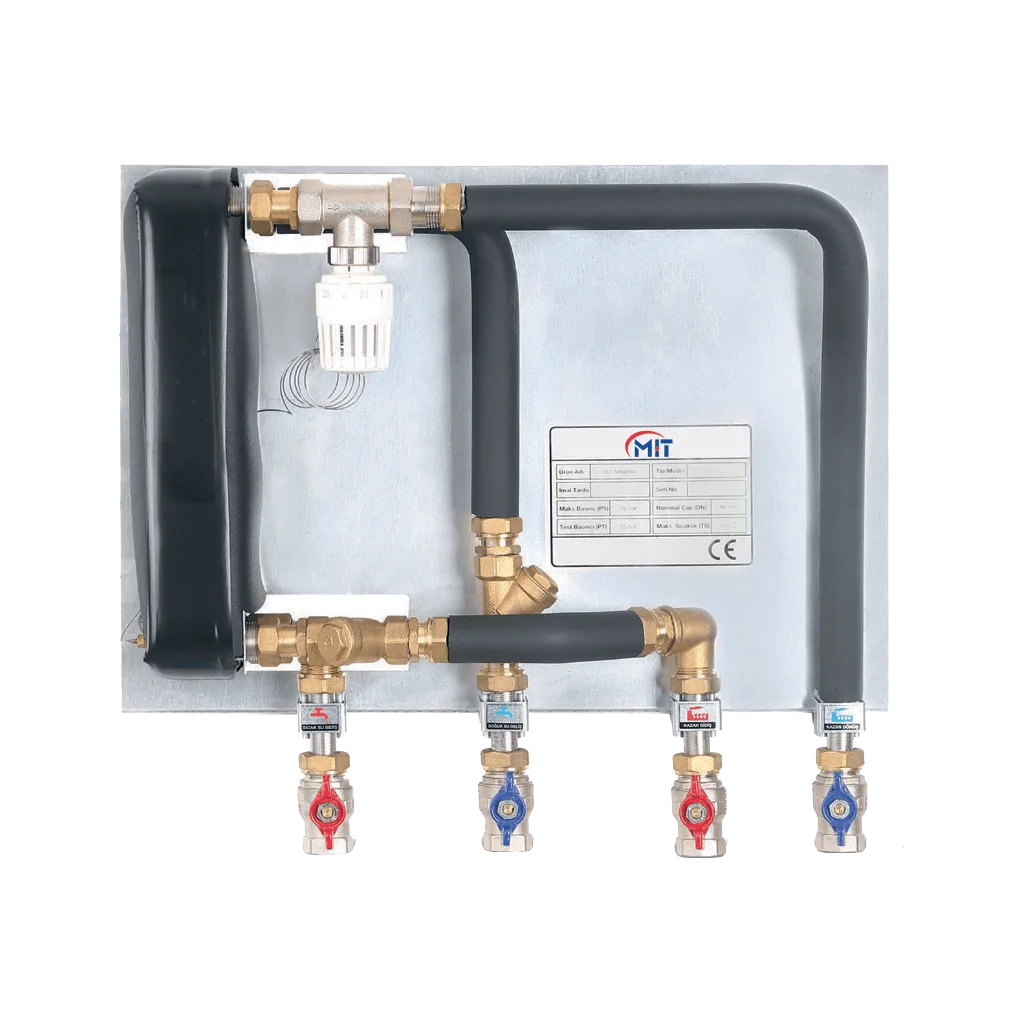

في محطات دخول المياه الساخنة لوحدات MIT، لا يوجد بويلر في غرفة الغلاية، بدلاً من ذلك، يتم إنتاج مياه الاستخدام الساخنة في وحدات الصادرات المجهزة عند مدخل الوحدة. تتكون محطات دخول الوحدة من تبادل الحرارة المدمج الذي يوفر مياه ساخنة على الفور وصمام تحكم في الضغط التفاضلي الذي يضمن توزيعًا متوازنًا للمياه بين المبادل الحراري والمشعات.
يمكن استخدام أنظمة تحكم مختلفة في محطات دخول المياه الساخنة. يتم التحكم باستخدام عناصر تحكم في الضغط التفاضلي فقط أو بواسطة صمامات تحكم قابلة للبرمجة حسب الطلب.
المعلمات الفنية
- الضغط الاسمي: PN16
- درجة حرارة خط التدفئة: حد أقصى 120 درجة مئوية
- الضغط الأدنى للمياه الباردة المنزلية: Pmin=0.5 بار
- مادة المبادل الحراري: الفولاذ المقاوم للصدأ AISI 316
- الأنابيب: الفولاذ المقاوم للصدأ AISI 316
- فقدان الضغط الأساسي للدائرة الأساسية: 25-35 كيلو باسكال
مزايا محطة دخول المياه الساخنة للوحدات MIT
تقضي محطات دخول مياه الوحدات MIT على عيوب أنظمة الحصول على مياه ساخنة الاستخدام المركزية. على سبيل المثال، بسبب عدم الحاجة إلى سحب خط التوزيع المتكرر للمياه الساخنة، يتم توفير تكاليف البويلر والمضخات وبالتالي يمكن إعادة تقييم هذه المساحات لاستخدامات أخرى.
مزايا محطات دخول الوحدات
- يمكن استخدام أي نوع من الوقود أو مزيج الوقود المستخدم في الأنظمة المركزية.
- يكفي سحب خط توزيع ثلاثي وحيد يتضمن خط العودة للتدفئة وخط المياه الباردة.
- إلغاء تخزين المياه مع الحصول عليها عند الطلب يساهم في التخلص من مخاطر الليجونيلا.
- تحفظ المياه بدرجة الحرارة المحددة بواسطة صمام المزج الحراري.
- يمنع الحرارة الزائدة في المبادل الحراري بفضل الصمام المزجي.
- لا يوجد خطر قصر الدائرة الكهربائية أو تسرب الغاز.
- يمكن التحكم في درجة حرارة الغرف بشكل مستقل.
- تكاليف الصيانة منخفضة بسبب عدم الحاجة لصيانة النظام.
- تضمن كالوريميتر مدمج الفواتير العادلة بين الوحدات.
- تم تقليل مخاطر ترسب الكلس وتكون البكتيريا إلى الحد الأدنى.
- يمكن تصميم وتصنيع النظام وفقًا للمتطلبات بشكل مخصص.
نقاط التوفير أثناء الاستثمار
- البويلر وسجلاته
- المبادل الحراري
- من مقياس الحرارة إلى المياه الساخنة نظرًا لتغذية خط التسخين والاستخدام من نفس الخط
- أنابيب السباكة، مضخات التدوير، والصمامات الكروية
- بما أنه موجود داخل الوحدة، فإن صمام التوازن وماصة التوسخ
- عدم الحاجة لمداخن الغاز
المكونات التي تشكل المحطة
المبادل الحراري
يمكن للمبادل الحراري الموجود داخل محطة التدفئة تدفئة المياه الباردة القادمة من غرفة الغلاية المركزية ومياه الشبكة والحصول على مياه ساخنة للاستخدام.
المبادلات الحرارية اللوحية هي أجهزة تعمل وفق مبدأ نقل الحرارة بين سائلين مختلفين في درجات حرارة مختلفة. السائل الذي سيتم تسخينه والسائل الذي سيتم تسخينه مفصولان تمامًا بواسطة لوحات.
في تطبيقات محطات دخول المياه الساخنة للوحدات، تُستخدم المبادلات الحرارية اللوحية كجهاز رئيسي في تحقيق مياه ساخنة.
صمام المزج الحراري
يضمن صمام المزج الحراري وصول الماء البارد القادم من الشبكة بعد تسخينه في المبادل الحراري إلى الحنفيات بدرجة حرارة ثابتة. بالإضافة إلى ذلك، فإن توزيع درجة الحرارة يمكن تعديله بحيث يمكن للماء القادم إلى الحنفيات أن يكون عند درجة حرارة محددة لا تلحق الضرر ببشرة الإنسان.
بالإضافة إلى ذلك، بسبب عدم الرغبة في توجيه المياه الساخنة مباشرة إلى خط التدفئة الأرضية من غرفة الغلاية المركزية، يضبط صمام المزج الحراري درجة الحرارة المطلوبة.
كالوريميتر
من خلال حساب فقدان الحرارة للماء الساخن القادم من غرفة الغلاية المركزية والمبادل الحراري داخل الوحدة، يحسب الكالوريميتر معدل استهلاك الوقود بشكل عادل لكل وحدة ويمكن عرض الاستهلاك وفواتيره وحتى الحد منه عن طريق نظام M-BUS من مركز واحد.
مقياس حرارة الغرفة
يتم التحكم في صمام المحرك داخل المحطة بواسطة مقياس حرارة الغرفة حتى يتم ضبطه لضمان الراحة الحرارية داخل الوحدة. يمكن تعديل تدفق الماء الساخن القادم من غرفة الغلاية المركزية بشكل متناسب مع تحكم مقياس حرارة الغرفة، مما يوفر توفيرًا إضافيًا وسهولة استخدام في النظام الذي يكون بالفعل اقتصاديًا.
صمام تحكم الضغط التفاضلي (AP)
يتم استخدامه لمراقبة الضغط التفاضلي في خطوط المشعات. إحدى مهامه هي خلق ضغط إضافي في خط المشعات مقابل خط المبادل الحراري عندما يتم استهلاك مياه الاستخدام، مما يوجه الماء المُدفأ نحو المبادل الحراري. يوفر صمام AP هذا التحكم بالنظام الواطئ في كلا الدائرتين للمشعات والمبادل الحراري. بالإضافة إلى ذلك، يتم توازن كامل النظام ويتم تجنب فروقات الضغط بين الطوابق.
عداد المياه الباردة
يعتبر عداد المياه الباردة حساب استهلاك المياه القادمة من الشبكة وقبل توجيهها إلى الحنفيات والمبادل الحراري. يوفر ذلك توفيرًا في المساحة، ويحافظ على هيكل الاستواء لمحطة التدفئة المدمجة. يمكن قراءة كمية الاستخدام عبر عداد الاستهلاك ويمكن قراءته أيضًا عن بعد أو تضمينه في الفواتير عبر نظام M-BUS.
مجموعات المجمّعات
يتم تقسيم الماء الساخن الواصل من غرفة الغلاية المركزية وقبل توجيهه إلى خط التدفئة داخل الوحدة عبر مجمعات ذهاب وإياب لضمان التوازن الهيدروليكي بين جميع المشعات في الوحدة. إدراج مجمعات المشعات داخل محطة الحرارة يوفر ميزة في الأداء ويزيل الازدحام في خط الدخول إلى الوحدة.
نطاق الوحدة القياسي
- لوح جلفني أو فولاذي مقاوم للصدأ للتركيب
- مبادل حراري لوحي
- صمام مزج
- صمام تحكم في الضغط التفاضلي (dP)
- صمامات توجيه
المعدات الاختيارية التي يمكن إضافتها كخيار إلى المشروع
- صمامات القطع
- جهاز استقبال الأوساخ
- جهاز استقبال الأوساخ عند مدخل المياه الشبكية
- مجموعات المجمعات
- مقاسات حرارة الغرفة
- خط تدفق المياه الساخنة ومضخة للتدوير
- صمام مزج ثلاثي الاتجاه للتدفئة الأرضية
- مضخة بتردد متغير
- خط التبريد
- مقياس الحرارة (الكالوريميتر)
- عداد المياه الباردة
- خزانة مغلقة
