- المبادلات الحرارية اللوحية تتكون أساسًا من مدخلين، وألواح نقل الحرارة السالة، ومخرجين. يحتوي هذان المدخلان والمخرجان على سائل التدفئة وغيرهما من سوائل التسخين. كما أنه من الممكن تصنيع مبادلات حرارية للتدفئة أو التبريد تحتوي على أكثر من نوع واحد من السوائل باستخدام عمليات الإنتاج الخاصة.
- الغرض من الألواح في المبادل الحراري اللوحي هو نقل الحرارة من سائل التدفئة إلى سائل التسخين دون خلط بينهما. تسمح الهياكل السلكية للألواح بتحفيز حركة السائل بشكل عالي للتربولانس. الإربولانس هذا يعمل على توزيع الحرارة بشكل أكثر تجانسًا، مما يعزز من فعالية نقل الحرارة.
المبادلات الحرارية اللوحية هي عناصر حرجية تزيد من الكفاءة وتوفر الطاقة وتستخدم بشكل شائع في التطبيقات الصناعية. تم تصميم هذه المبادلات لتلبية احتياجات نقل الحرارة وتتميز بكفاءة عالية، وتفضل على نطاق واسع في مجموعة متنوعة من الصناعات، خاصة في مجالات الكيمياء ومعالجة الأغذية وأنظمة HVAC. يتم تقديم معلومات مفصلة حول مبادلات الحرارة اللوحية ومبادئ عملها وخصائصها البنائية ومجالات تطبيقها في هذه المقالة.
الخصائص البنائية
تتميز مبادلات الحرارة اللوحية بوجود سلسلة من القنوات المميزة بواسطة لوحات معدنية رقيقة. تكون هذه اللوحات عادة مصنوعة من مواد توصيل الحرارة عالية مثل الفولاذ المقاوم للصدأ أو التيتانيوم. تكون القنوات الضيقة بين الألواح المواقع الذي يكون فيها التبادل الحراري الأقصى بين السوائل الساخنة والباردة. يتم تشكيل سطح الألواح بأنماط خاصة لتحقيق كفاءة عالية في نقل الحرارة.
مبدأ العمل

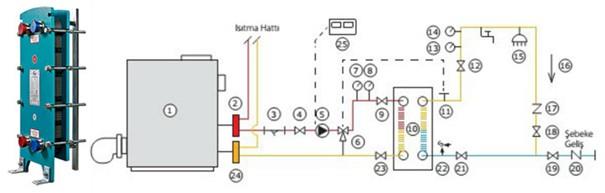

المبدأ الأساسي لعمل مبادلات الحرارة اللوحية هو حركة السوائل في اتجاهين معاكسين في الألواح بدرجات حرارة مختلفة. تتم توجيه هذه السوائل لتشكيل قنوات مستقلة على جانبي الألواح. أثناء مرور السائل الساخن من جانب الألواح، يتحرك السائل البارد بالاتجاه المعاكس. يساعد هذا الترتيب على تحقيق كفاءة أكبر في نقل الحرارة.
ينتقل الحرارة من السائل الأكثر سخونة إلى الألواح ثم إلى السائل الأكثر برودة. ينتج عن هذه العملية تقارب في درجات حرارة السوائل؛ وهكذا يبرد السائل الحار بينما يسخن السائل البارد.
مجالات التطبيق
تعتبر مبادلات الحرارة اللوحية مثالية في التطبيقات التي تتطلب توفير المساحة والطاقة. بما في ذلك؛
صناعة الكيماويات: تبريد المفاعلات، تسخين المحاليل وغيرها من العمليات.
معالجة الأغذية: تعقيم مثل تسخين الحليب، وعصير الفاكهة.
أنظمة HVAC: تلبية احتياجات التدفئة والتبريد والمياه الساخنة للمباني.
إنتاج الطاقة: منظومات استرجاع الحرارة الناتجة عن الفاقد الحراري، ومحطات توليد الطاقة المتكاملة.
تعتبر مبادلات الحرارة اللوحية عناصر أساسية لتحسين كفاءة الطاقة وتحسين تكاليف التشغيل في الصناعات الحديثة. بفضل كفاءة نقل الحرارة العالية وبنيتها الصغيرة ومجالات التطبيق المرنة، تُعتبر هذه الأنظمة جزءًا هامًا من التقنيات المستدامة. ومع التطور التكنولوجي، يتم تحسين تصاميم ومواد مبادلات الحرارة اللوحية باستمرار، مما يجعلها أكثر ملاءمة للتطبيقات الصناعية.
