قطع تشكيل المبادلات الحرارية الأنابيبية
المبادلات الحرارية الأنابيبية هي نوع من المبادلات الحرارية المصنوعة من الأنابيب التي تقوم بنقل الحرارة بين السوائل عالية الحرارة.
في مبادلات الحرارة الأنابيبية، سطح نقل الحرارة هو الأنابيب التي تعطي المبادل اسمه. بينما تمر إحدى السوائل من خلال هذه الأنابيب، تمر السائل الآخر بشكل متواز أو عرضي داخل الجسم مع الأنابيب. وبالتالي، يحدث نقل الحرارة على سطح الأنابيب. يُفضل استخدام مبادلات حرارية أنابيبية في حالات الضغط العالي أو درجات الحرارة العالية بدلاً من مبادلات مانعة للتسرب أو ملحومة. تُستخدم مبادلات الحرارة الأنابيبية كنوع من أنواع مبادلات الحرارة التي يمكن استخدامها في جميع العمليات ولها أنواع فرعية مختلفة.
يمكن تطبيق مبادلات الحرارة الأنابيبية بسهولة وبأمان على جميع هذه العمليات حسب الطلب. بفضل الموازن الذي يستخدم فريق دعم عملياتنا في مراحل التصميم والإنتاج، تحدث التمدد والخسارة الحرارية أثناء نقل الحرارة بسهولة. خلال عملية لحام مبادلات الحرارة الأنابيبية، يتم تنفيذ العملية باستخدام تقنيات تثبيت الأنابيب المهنية للحصول على أقصى كفاءة في نقل الحرارة.

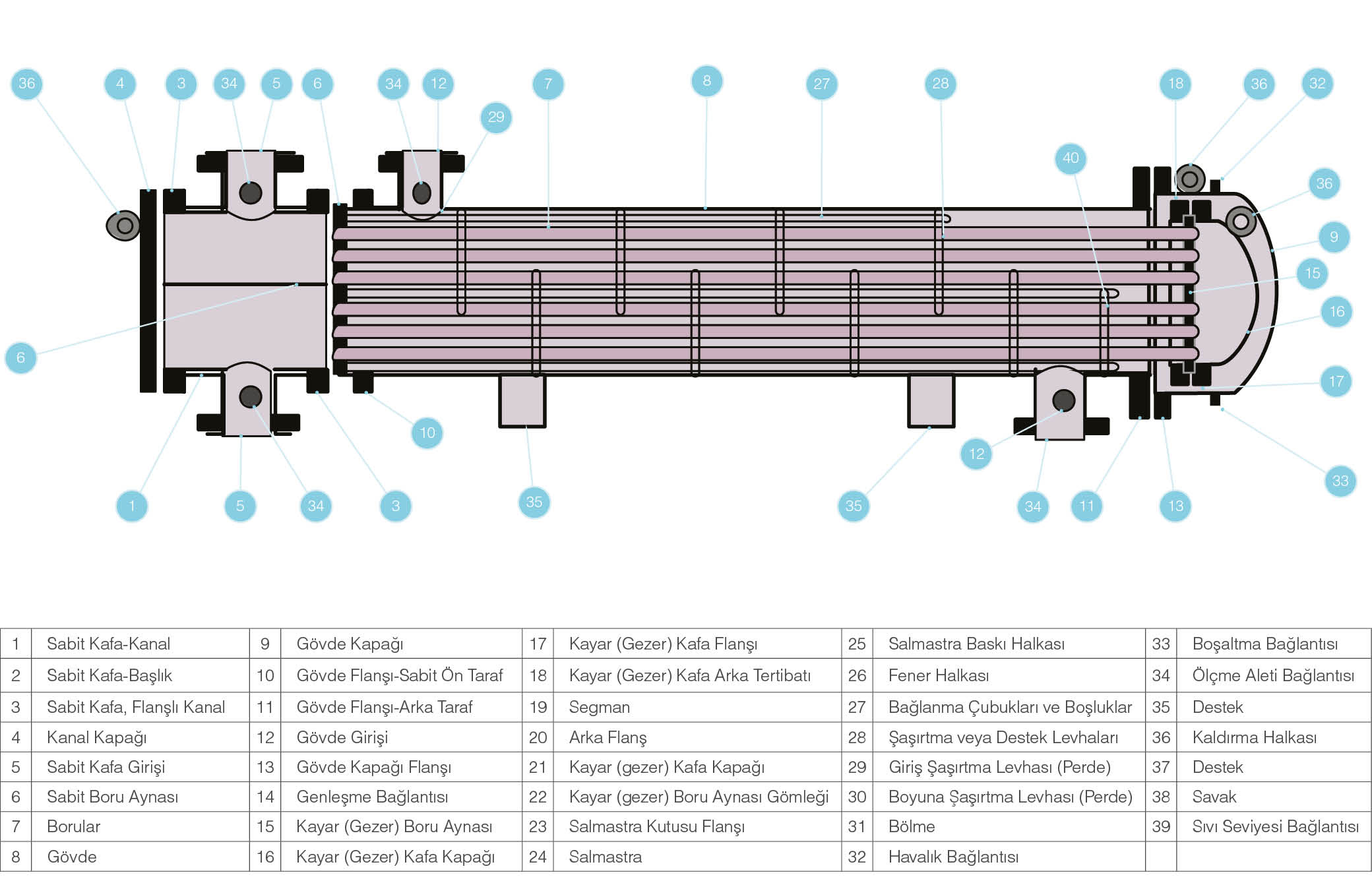

ما هي القطع التي تشكل مبادلات الحرارة الأنابيبية؟
تتكون مبادلات الحرارة الأنابيبية من القطع التالية:
- الأنابيب الملفوفة بشكل مستقيم أو U التي تسمح بنقل الحرارة
- الجسم الخارجي المصنوع من أنبوب أو صفيحة ملفوفة
- الأنابيب المركبة في المرايا
- حواجز تغيير الاتجاه لتوجيه تدفق السائل خارج الأنابيب ودعمها
- فوهات لدخول وخروج السوائل من الجسم
- قبوات وفوهات الرأس لدخول وخروج السوائل من الأنابيب
- التوائم لتثبيت المرايا والرؤوس
- أقدام داعمة تسمح بتركيب المبادل على أي قاعدة
- عزل الحرارة الذي يمنع فقدان الحرارة من الأسطح الخارجية للمبادل

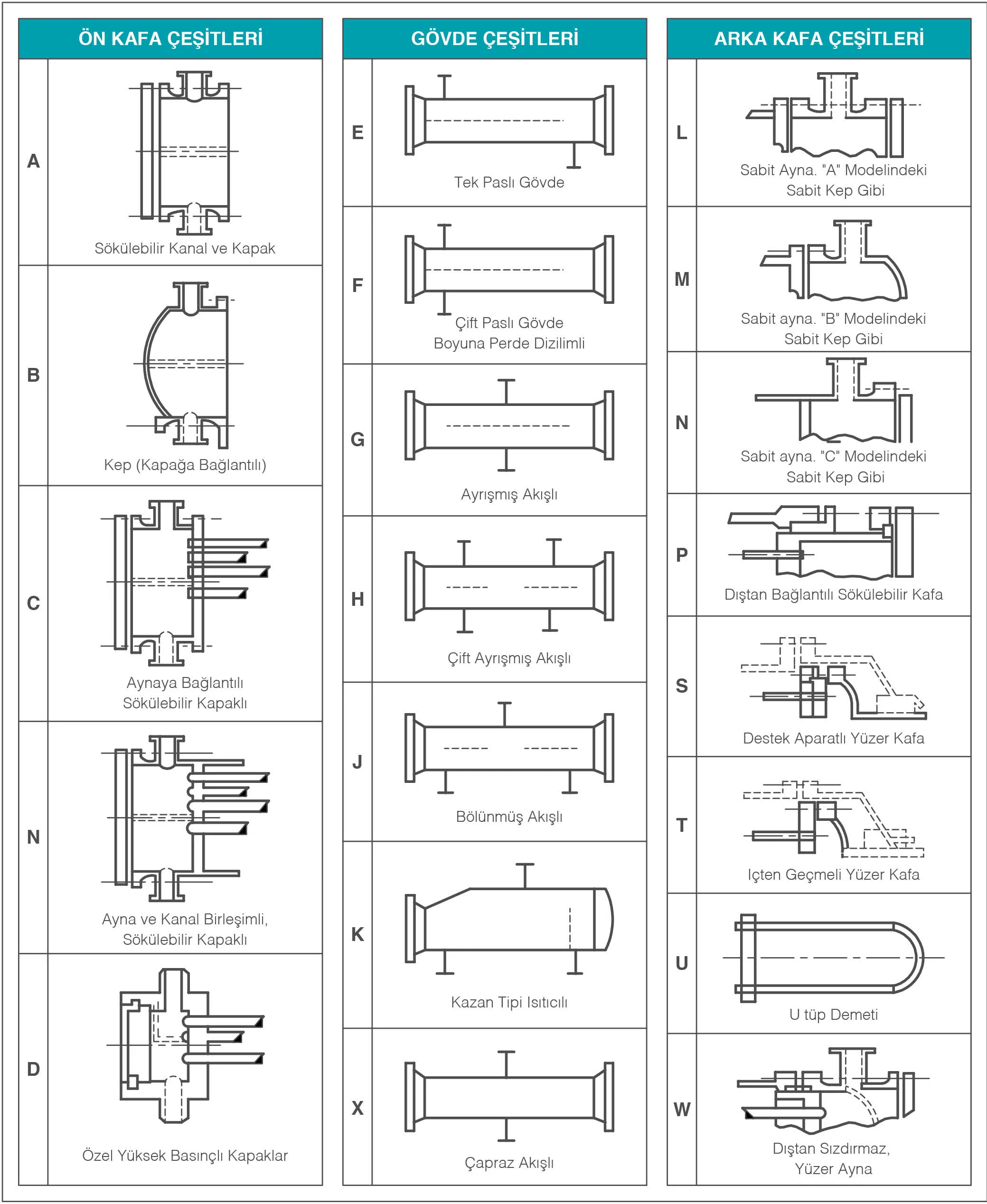

مبادلات الحرارة من نوع TEMA
