- أحد أنظمة نقل الحرارة الأكثر كفاءة في مجال نقل الحرارة هي التباديل ذات الألواح الشرائحية، التي تتكون في الأساس من الهيكل، لوحات نقل الحرارة، ومحامل الحمل، وأجزاء التوصيل.

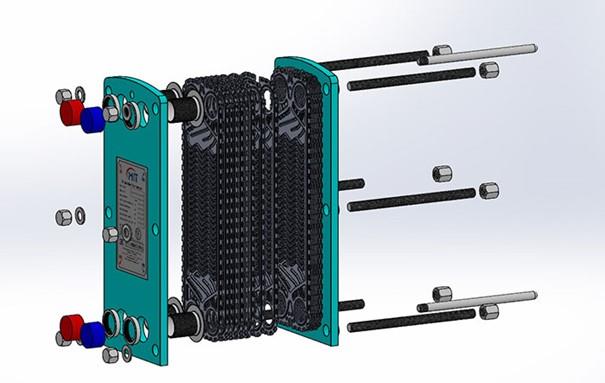

- في التباديل الحرارية ذات الألواح الشرائحية، تحتوي بشكل عام على القطع التالية من الأمام إلى الخلف:
• الهيكل الأمامي الذي يحتوي على وصلات الدخول والخروج ومعلومات عن التباديل - المحامل السفلية والعلوية المستخدمة لتثبيت ألواح التباديل
• اللوحة الأولى التي تمنع جسم السائل من التماس مع الهيكل الأمامي
• الألواح الشرائحية التي تسمح بمرور السوائل وتوفر نقل الحرارة - اللوحة الأخيرة التي تمنع جسم السائل من التماس مع الهيكل الخلفي
- الهيكل الخلفي الذي يحتوي على تعليمات التركيب والصيانة ويمكن تحريكه على المحامل
- دبابيس وأقراص تثبيت الألواح بقياس ضغط معين
على هيكل التباديل ذات الألواح الشرائحية التي ننتجها تحت علامة MIT، تحتوي علامة التباديل الشرائحية على التفاصيل التالية.
- معلومات عن موديل التباديل
- عدد الألواح في التباديل
- رقم تسلسلي للتباديل
- معلومات عن سعة التباديل
- درجات الحرارة المستخدمة واختبار التباديل
- الضغط المستخدم واختبار التباديل
- أدنى قياس ضغط للتثبيت
- معلومات الاتصال لشركة Ekin الصناعية
